آموزش کامل نقشه کشی سازه با autocad

یادگیری کامل نقشه کشی سازه با نرم افزار اتوکد، مهارتی کلیدی برای مهندسان عمران و معماران است. این آموزش جامع، شما را با اصول ترسیم نقشه های اجرایی سازه های بتنی و فولادی آشنا کرده و توانایی طراحی و پیاده سازی جزئیات فنی را در محیط اتوکد به شما می بخشد. با کسب این مهارت، گامی مهم در مسیر حرفه ای خود برخواهید داشت.

نرم افزار اتوکد (AutoCAD) سال هاست که به عنوان ابزاری استاندارد و پرکاربرد در حوزه نقشه کشی و ترسیمات فنی در سراسر جهان شناخته می شود. صدها هزار شرکت مهندسی، معماری، راهسازی و صنعتی، برای تهیه دقیق ترین نقشه ها به این برنامه قدرتمند تکیه می کنند. سهولت کار با ابزارهای متنوع آن، سرعت بالای اجرای فرامین از طریق کلیدهای میانبر، و محیط کاربری (User-friendly) آن، اتوکد را به انتخابی بی بدیل برای متخصصان تبدیل کرده است.

در این دوره آموزشی، تلاش شده تا جامع ترین و کاربردی ترین محتوای مربوط به نقشه کشی سازه با اتوکد، بر اساس ضوابط و استانداردهای رایج در شرکت های عمرانی و ساختمانی ایران ارائه شود. هدف اصلی، توانمندسازی شما برای ترسیم دقیق و استاندارد انواع نقشه های سازه ای، از فونداسیون گرفته تا جزئیات سازه های بتنی و فولادی، و در نهایت، آماده سازی برای ورود به بازار کار حرفه ای مهندسی است.

مجموعه آموزش اتوکد مقدماتی تا پیشرفته

این مجموعه آموزشی، یک مسیر کامل از مبانی تا سطوح پیشرفته نقشه کشی با اتوکد را پوشش می دهد. از آشنایی با محیط نرم افزار و دستورات پایه ترسیمی گرفته تا پیچیده ترین پروژه های عملی نقشه کشی سازه، تمامی سرفصل ها به گونه ای طراحی شده اند که شما را گام به گام به یک متخصص در این زمینه تبدیل کنند.

درس گفتارها به زبان فارسی و با بیانی ساده و تخصصی ارائه شده اند تا حتی افرادی که هیچ پیش زمینه ای در اتوکد ندارند نیز بتوانند به راحتی مفاهیم را درک کنند. تمرکز بر کاربرد عملی دستورات و تکنیک ها در پروژه های واقعی، از نقاط قوت این دوره به شمار می رود. تمامی جزئیات لازم برای ترسیم نقشه های اجرایی، از جمله اصول و استانداردهای نقشه کشی سازه، به طور کامل توضیح داده شده است.

عناوین مجموعه آموزش نقشه کشی ساختمان با اتوکد

در این بخش، به تفصیل به سرفصل های جامع این دوره آموزشی پرداخته می شود تا تصویر کاملی از آنچه فرا خواهید گرفت، ارائه شود. این عناوین، از مقدمات نرم افزار تا اجرای پروژه های پیچیده نقشه کشی سازه را در بر می گیرند و به شما کمک می کنند تا مهارتی فراتر از ترسیمات عمومی ساختمان به دست آورید.

آموزش با معرفی قابلیت ها، ویژگی ها و تاریخچه اتوکد آغاز می شود و سپس به قسمت های مختلف برنامه می پردازد. آشنایی با روش های مختصات دهی (دکارتی مطلق، دکارتی نسبی، قطبی)، تنظیمات مربوط به گیره ها (Object Snap)، شبکه شطرنجی (Grid) و پرش های منظم (Snap)، از جمله مباحث پایه ای هستند که تسلط بر آن ها برای ترسیمات دقیق ضروری است.

در ادامه، دستورات پرکاربرد مانند ترسیم خطوط صاف (Ortho)، فعال کردن خطوط زوایای پرکاربرد (Polar Tracking) و نوشته های کنار ماوس (Dynamic Input) آموزش داده می شوند. معرفی گزینه های موجود در قسمت سفارشی سازی (Customization)، فعال کردن مختصات (Coordinates) و تعیین ضخامت خطوط (Line Weight)، شما را برای تنظیم محیط کاری دلخواهتان آماده می کند. همچنین، نحوه رفتن از محیط دوبعدی به سه بعدی و بالعکس، برای افزایش توانایی های ترسیمی شما تشریح خواهد شد.

خصوصیات فیلم آموزش اتوکد

فیلم آموزش اتوکد با تمرکز بر انتقال تجربیات عملی و دانش تخصصی، توسط مهندسان با سابقه و متخصص در زمینه نقشه کشی سازه و معماری تهیه شده است. این مجموعه، حاصل سال ها تدریس و تالیف در زمینه اتوکد است و تمامی نکات کلیدی برای ترسیم نقشه های اجرایی سازه را در بر می گیرد.

یکی از مهم ترین ویژگی های این فیلم آموزشی، انجام یک پروژه عملی نقشه کشی پلان و نمای یک ساختمان (با تاکید بر جزئیات سازه ای) است. این پروژه با رعایت کامل استانداردها و ضوابط رایج در شرکت های ساختمانی ایرانی انجام می شود. این رویکرد پروژه محور، به شما کمک می کند تا آموخته های تئوری را بلافاصله در قالب یک کار عملی تجربه کرده و مهارت های خود را تقویت کنید.

این مجموعه، علاوه بر آموزش کامل دستورات نقشه کشی دو بعدی اتوکد، به تعدادی از دستورات مدل سازی سه بعدی نیز می پردازد که در درک بهتر فضا و جزئیات سازه بسیار مؤثر است.

دانلود نمونه فیلم آموزش اتوکد

برای آشنایی بیشتر با کیفیت محتوا و شیوه تدریس، امکان مشاهده نمونه فیلم های آموزشی فراهم شده است. این نمونه ها، برش هایی از بخش های مختلف دوره هستند و به شما کمک می کنند تا با سبک آموزشی و جامعیت مطالب ارائه شده آشنا شوید. این فرصت، به شما اطمینان می دهد که با یک منبع آموزشی با کیفیت و کاربردی روبرو هستید.

مشاهده این ویدیوها، پیش از تهیه کامل دوره، به شما امکان می دهد تا ارزیابی دقیقی از نحوه ارائه مطالب و پوشش سرفصل ها داشته باشید. این بخش برای کسانی که قصد ورود به آموزش نقشه کشی سازه با اتوکد  را دارند و می خواهند از کیفیت آموزش اطمینان حاصل کنند، بسیار مفید خواهد بود. این نمونه ها نشان دهنده رویکرد عملی و کاربردی دوره هستند.

آموزش اتوکد دستورات ترسیمی ویرایشی و تنظیمات Autocad

تسلط بر دستورات ترسیمی و ویرایشی، پایه و اساس هرگونه نقشه کشی دقیق در اتوکد است. در این بخش، به صورت گام به گام و با جزئیات کامل، تمامی فرامین ضروری برای ترسیم و اصلاح نقشه های سازه آموزش داده می شوند. این شامل ابزارهایی برای ایجاد خطوط، اشکال هندسی، و همچنین تغییر و ویرایش آن ها می شود تا بتوانید به سرعت و دقت، ایده های طراحی خود را به نقشه تبدیل کنید.

معرفی فرمان های ویرایشی یا اصلاحی (Modify) مانند پاک کردن (Erase)، بازگرداندن (Undo/Redo)، جابجایی (Pan)، بزرگ نمایی (Zoom) با روش های مختلف (Window, Zoom In/Out, Previous, All, Extents) و تنظیمات محدوده ترسیمی (Limits) و واحدهای ترسیمی (Units) از جمله مباحث حیاتی این بخش هستند. همچنین، نحوه استفاده از گیره های آبی رنگ (Grip) برای ویرایش سریع موضوعات نیز تشریح می شود.

آموزش اتوکد دستورات ویرایشی

دستورات ویرایشی در اتوکد، ابزارهای قدرتمندی هستند که به شما امکان می دهند ترسیمات خود را به طور دقیق و کارآمد تغییر دهید و اصلاح کنید. در این بخش، به صورت تخصصی بر روی این فرامین تمرکز می شود تا بتوانید با حداکثر بهره وری، نقشه های سازه را ویرایش و تکمیل نمایید. این دستورات شامل گرد کردن گوشه ها (Fillet)، پخ زدن (Chamfer)، تکثیر (Array) به روش های سطری-ستونی (Rectangular)، دورانی (Polar) و حول یک مسیر (Path) هستند.

همچنین، فرمان ویرایش تکثیر (Edit Array) برای اعمال تغییرات بر روی آرایه های ایجاد شده، و فرمان هاشور (Hatch) برای پر کردن سطوح با الگوهای مختلف (Solid, Gradient, Pattern, User Defined) و ویرایش آن (Edit Hatch) به طور کامل توضیح داده می شوند. این بخش به شما کمک می کند تا نقشه های سازه را با جزئیات دقیق و استانداردهای لازم برای اجرا آماده کنید.

آموزش کار با لایه ها و مدیریت آنها

مدیریت لایه ها (Layers) یکی از اصول اساسی و حیاتی در نقشه کشی حرفه ای با اتوکد، به ویژه در نقشه های سازه است. این بخش به شما می آموزد که چگونه با استفاده از لایه بندی، نقشه های پیچیده را سازماندهی کنید و کنترل کاملی بر روی نمایش، ویرایش و چاپ اجزای مختلف سازه داشته باشید. فرمان Layer و گزینه های آن مانند روشن/خاموش کردن (On/Off)، آزاد کردن/منجمد کردن (Thaw/Freeze)، قفل کردن/باز کردن (Lock/Unlock) و تنظیم شفافیت (Transparency) به تفصیل آموزش داده می شود.

همچنین، فرمان های کاربردی مانند خاموش کردن یک به یک لایه ها (Off)، روشن کردن تمامی لایه های خاموش (Turn All Layers On)، ایزوله کردن یک لایه (Isolate) و بازگرداندن لایه ها (Unisolate) برای مدیریت سریع و کارآمد نمایش ترسیمات ضروری هستند. توانایی انتقال ترسیمات به لایه جاری (Change to Current Layer)، پاک کردن لایه های اضافی (Delete) و ذخیره تنظیمات لایه ها برای استفاده در پروژه های دیگر (Layer Settings) نیز پوشش داده می شود.

آموزش دستورات تکمیلی اتوکد

این بخش از آموزش به دستورات پیشرفته تر و تکمیلی در اتوکد می پردازد که کارایی شما را در ترسیم و مدیریت پروژه های سازه به شکل قابل توجهی افزایش می دهد. این دستورات شامل انتقال فایل از اتوکد به کلیپ بورد (Clipboard) با روش های مختلف (Copy With Base Point, Cut, Paste, Paste as Block, Paste to Original Coordinate) و همچنین فرمان چاپ گرفتن (Plot) و خروجی گرفتن به صورت فایل PDF است.

وارد کردن فایل های PDF به داخل پروژه (Attach PDF)، سبک سازی و حذف موارد زائد (Purge) برای بهینه سازی فایل ها، حذف خطوط زائد (Delete Duplicate Objects)، تغییر نام موضوعات (Rename) و تغییر محور مختصات (UCS) از جمله مباحث مهم این بخش هستند. این دستورات به شما امکان می دهند تا با کارایی بیشتر و دقت بالاتر، پروژه های نقشه کشی سازه را مدیریت و نهایی کنید.

ترسیم پرسپکتیو ایزومتریک

ترسیم پرسپکتیو ایزومتریک یکی از روش های نمایش سه بعدی اجسام در محیط دوبعدی است که در نقشه کشی سازه، به ویژه برای نمایش جزئیات اتصالات یا بخش هایی که نیاز به دید فضایی دارند، کاربرد فراوانی دارد. این بخش به شما می آموزد که چگونه با استفاده از ابزارهای اتوکد، نماهای ایزومتریک را به دقت ترسیم کنید و درک بهتری از فرم و ابعاد سه بعدی سازه ارائه دهید.

این تکنیک به مهندسان کمک می کند تا جزئیات سازه ای مانند نحوه اتصال تیرها و ستون ها یا آرایش میلگردها در یک مقطع خاص را به شکلی واضح تر به نمایش بگذارند. با یادگیری ترسیم ایزومتریک، توانایی های ترسیمی شما فراتر از پلان و برش رفته و می توانید نماهای فضایی کاربردی برای پروژه های خود ایجاد کنید. این مهارت به درک بهتر و دقیق تر جزئیات اجرایی سازه کمک شایانی می کند.

آموزش اتوکد ترسیم پله در پلان و برش

پله ها به عنوان یکی از اجزای مهم و پیچیده در طراحی ساختمان، نیازمند ترسیم دقیق در هر دو نمای پلان و برش هستند. در این بخش از آموزش اتوکد، به صورت تخصصی به نحوه ترسیم پله در نقشه های پلان (نمای از بالا) و برش (نمای مقطع) پرداخته می شود. این شامل آموزش ترسیم خطوط اصلی، جزئیات پله ها، نرده ها، و همچنین نمایش صحیح خطوط پنهان و دید در نماهای مختلف است.

با یادگیری این بخش، شما قادر خواهید بود پله ها را با رعایت تمامی استانداردهای نقشه کشی و جزئیات فنی، چه در پلان های معماری و چه در مقاطع سازه ای، ترسیم کنید. این مهارت برای تکمیل نقشه های اجرایی ساختمان و ارائه جزئیات دقیق به تیم اجرایی ضروری است. توانایی نمایش صحیح پله در برش، به درک بهتر ارتفاعات و ارتباط فضایی طبقات کمک شایانی می کند.

ترسیم دقیق پله ها در اتوکد، نیازمند تسلط بر ابزارهای ترسیمی و ویرایشی و همچنین درک عمیق از اصول ترسیم فنی و استانداردها است که در این دوره به آن پرداخته می شود.

پروژه عملی ترسیم پروژه نهایی

بخش پروژه عملی، اوج این دوره آموزشی است که تمامی آموخته های شما را در یک سناریوی واقعی به کار می گیرد. در این بخش، شما یک پروژه کامل نقشه کشی سازه را از ابتدا تا انتها با استفاده از تمامی فرمان ها و تکنیک های آموزش داده شده، ترسیم خواهید کرد. این پروژه شامل ترسیم پلان همکف، پلان تیپ طبقات، پلان موقعیت، پلان آکس بندی، پلان فونداسیون، نمای جنوبی و شمالی، پلان بادبند و پلان تیرریزی است.

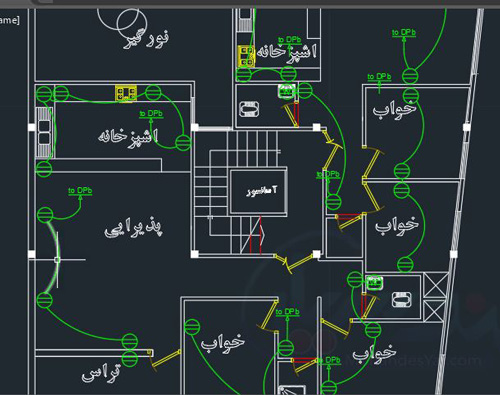

این پروژه عملی شامل مراحل مختلفی است: آغاز با تنظیمات اولیه مانند تنظیم واحد ترسیمی و لایه بندی، ترسیم ستون ها و آکس بندی، دیوارهای خارجی و داخلی، پنجره ها، درها، پله و چاله آسانسور. سپس به مبلمان گذاری، ترسیم نرده ها و پله های ندید، و نوشتن شماره آکس ها و کدهای ارتفاعی پرداخته می شود. در ادامه، تنظیمات و زدن اندازه ها در دو قالب داخلی و خارجی، تکمیل جزئیات آسانسور، و نوشتن عنوان نقشه ها انجام می گیرد.

در بخش پلان تیپ طبقات، پس از منجمد کردن پلان همکف و کپی برداری، تغییرات و اصلاحات کلی در پلان و تغییر عنوان نقشه اعمال می شود. ترسیم دیوارهای داخلی، محل پنجره ها، نرده ها، ایجاد محل درها، ترسیم کمد دیواری و کانتر آشپزخانه و داکت، و اصلاح راه پله از جمله مراحل این بخش است. همچنین، ترسیم واحد شرقی، زدن هاشور تراس ها، اندازه گذاری خارجی و داخلی پلان و مبلمان کردن واحد شرقی نیز به تفصیل پوشش داده می شود.

در نهایت، تکمیل پلان با هاشور و جزئیات باقی مانده و سپس ترسیم پلان موقعیت، پلان آکس بندی و پلان فونداسیون، این بخش را به پایان می رساند. برای نماها، ترسیم خطوط راهنما، ضخامت سقف طبقات به صورت خط چین، ترسیم در و پنجره های نما و تراس به همراه نرده آن، ترسیم خرپشته و تکمیل خطوط نما، گذاشتن کدهای ارتفاعی و عناصر محیطی مانند آدم و درخت در نما آموزش داده می شود. ترسیم پلان بادبند و پلان تیرریزی نیز به صورت کامل و با جزئیات اجرایی آموزش داده خواهد شد.

این پروژه عملی، نه تنها مهارت های ترسیمی شما را تقویت می کند، بلکه شما را با فرآیند کامل تهیه نقشه های اجرایی سازه آشنا می سازد و برای ورود به بازار کار آماده می کند.

سوالات متداول

آیا این آموزش برای نقشه کشی سازه های بتنی و فولادی مناسب است؟

بله، این دوره آموزشی به طور جامع اصول و تکنیک های لازم برای ترسیم نقشه های اجرایی سازه های بتنی و فولادی را در نرم افزار اتوکد پوشش می دهد و شما را برای هر دو نوع سازه آماده می کند.

پیش نیازهای شروع آموزش نقشه کشی سازه با اتوکد چیست؟

این مجموعه از سطح مقدماتی آغاز می شود و نیازی به دانش قبلی در اتوکد ندارد. تنها پیش نیاز، علاقه به یادگیری نقشه کشی و مبانی مهندسی سازه است.

این دوره آموزشی برای چه سطحی از مهارت اتوکد طراحی شده است؟

این دوره برای تمامی سطوح، از مبتدیان مطلق که هیچ آشنایی با اتوکد ندارند تا مهندسانی که قصد دارند مهارت های نقشه کشی سازه خود را ارتقاء دهند، طراحی شده است.

کدام نسخه های نرم افزار اتوکد در این آموزش پوشش داده می شوند؟

این آموزش بر اساس نسخه اتوکد 2018 تهیه شده است. با این حال، مفاهیم و دستورات آموزش داده شده در اکثر نسخه های جدیدتر اتوکد نیز کاربردی و قابل استفاده هستند.

آیا این آموزش شامل پشتیبانی و رفع اشکال است؟

بله، این مجموعه آموزشی شامل پشتیبانی جامع برای رفع اشکالات و پاسخ به سوالات احتمالی دانشجویان در طول دوره یادگیری است تا فرآیند آموزش تسهیل شود.

چه فرصت های شغلی با یادگیری نقشه کشی سازه در اتوکد وجود دارد؟

با تسلط بر نقشه کشی سازه در اتوکد، فرصت های شغلی متنوعی در شرکت های مهندسین مشاور، پیمانکاری، دفاتر فنی، و حتی به صورت فریلنسر در زمینه طراحی و ترسیم نقشه های اجرایی سازه در انتظار شماست.

مدت زمان کلی آموزش نقشه کشی سازه با اتوکد چقدر است؟

مدت زمان کلی این دوره آموزشی جامع، ۱۰ ساعت محتوای ویدیویی است که تمامی سرفصل ها و پروژه عملی را به تفصیل شامل می شود.
